BS5308-Kabel / PAS 5308-Kabel
Die britische Norm BS5308 enthält Spezifikationen für Instrumentierungskabel in den Varianten Polyethylen (PE), Polyvinylchlorid (PVC), vernetztes Polyethylen (XLPE) und raucharme, halogenfreie Isoliermaterialien ((LSZH-Materialien) sowie armierte Instrumentierungskabel.
BS5308-Norm zurückgezogen
Obwohl diese britische Norm im Jahr 2005 durch die harmonisierte Norm BS EN 50288-7 ersetzt wurde, wird sie immer noch häufig herangezogen, da die harmonisierte Norm die höheren Spannungswerte und Kabelabmessungen nicht berücksichtigt.
Eine öffentlich zugängliche Version der Norm wurde 2009 als PAS5308 veröffentlicht, obwohl sie von vielen weiterhin als BS5308 bezeichnet wird.

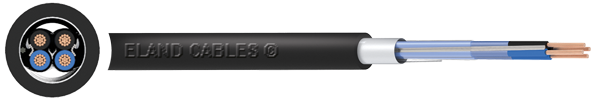

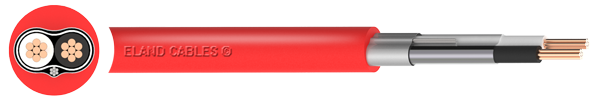

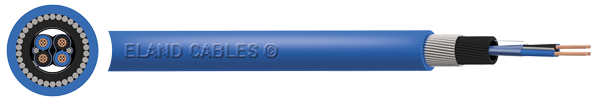

Vergleich der Konstruktion nach BS5308, PAS5308 und EN 50288-7
LeiterIsolierungPolyvinylchlorid(PVC) Typ TI1
| BS5308-1 | BS5308-2 | PAS5308-1 | PAS5308-2 | EN 50288-7 | |
|---|---|---|---|---|---|
| Unbehandeltes, geglühtes Kupfer. Massiv- oder Litzenform (BS6360) | Unbehandeltes, geglühtes Kupfer. Litzenform (BS6360) | Unbehandeltes, geglühtes Kupfer. Mehrdrähtig (EN 60228) | Unbehandeltes, geglühtes Kupfer. Mehrdrähtig (EN 60228) | Blankes oder metall-beschichtetes Kupfer. Massiv oder Litze (IEC 60288) | |
| Leitergröße | 0.5mm2 to 1.5mm2 | 0.5mm2 to 1.5mm2 | 0.5mm2 to 2.5mm2 | 0.5mm2 to 2.5mm2 | 0.5mm2 to 4.0mm2 |
| Spannungs-bereich | 300/500V | 300/500V | 300/500V | 300/500V | 90V, 300V, 500V |
| Polyethylen (PE) Typ 03 | Thermoplastisches Polyethylen (PE) oder vernetztes Polyethylen (XLPE) | PVC Typ TI51 | PVC, PE, XLPE, Polypropylen oder halogenfreie Flamm-schutzmischung | ||
| Format | Adern paarweise, im Vierer verseilt | Adern paarweise, im Vierer verseilt | Adern paarweise, im Vierer verseilt | Adern paarweise, im Vierer verseilt | Adern paarweise, 3er oder 4er verseilt |
| Einzeln und/oder als Bildschirm | Laminiertes Aluminium-folienband (Al/PET) | Al/PET | Al/PET | Al/PET | Al/PET |
| Ableitdraht | Verzinntes geglühtes Kupfer - Massiv oder Litze | Verzinntes geglühtes Kupfer - Massiv oder Litze | Verzinntes geglühtes Kupfer - Massiv oder Litze | Verzinntes geglühtes Kupfer - Massiv oder Litze | Verzinntes Kupfer - Massiv |
| Flechten | Nicht definiert | Nicht definiert | Nicht definiert | Nicht definiert | Verzinnte Kupferdrähte |
| Abdeckung | Nicht definiert | Nicht definiert | Nicht definiert | Nicht definiert | Bleischeide (EN 50307) |
| Innenmantel | Extrudiertes PE Typ 2C oder Extrudiertes Polyvinylchlorid (PVC) Type TM1 | Extrudiertes PVC Typ TM1 | Extrudiertes PE Typ 2 oder Extrudiertes PVC Typ TM51 | Extrudiertes PVC Typ TM51 | PVC, PE oder halogenfreie Flamm-schutzmischung (LSZH) |
| Armiertes | Verzinkte Stahldraht-panzerung (GSWA) | GSWA | GSWA | GSWA | Stahldraht-panzerung (SWA) |
| Feuchtigkeits-barriere | Nicht definiert | Nicht definiert | Nicht definiert | Nicht definiert | Wasserquellbares Band, wasserquellbares ungiftiges Pulver, eine Füllmasse, eine laminierte Hülle aus einer in Längsrichtung überlappenden Metallfolie oder eine Kombination aus allen |
| Mantel | Extrudiertes Polyvinylchlorid (PVC) Typ TM1 | Extrudiertes PVC Typ TM1 (typ 1 & 2) | >Extrudiertes PVC Typ TM51 | Extrudiertes PVC Typ TM51 | PVC, PE oder halogenfreie Flamm-schutzmischung (LSZH) |
