Kabelreißprüfung
Mit der Reißprüfung wird festgestellt, ob ein Kabel im Betrieb versagt, wenn eine bestimmte Kraft auf das Kabel ausgeübt wird. Die Anforderungen an die Prüfung sind in IEC 60227-1 Abschnitt 5.6.3.3 und IEC 60227-2 Abschnitt 3.3 festgelegt und das Verfahren wird unter UKAS-zertifizierten Prüfbedingungen durchgeführt.

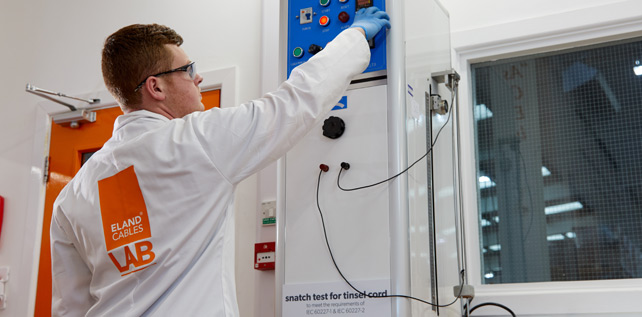

Kabelreißprüfung
Thermoplastische und duroplastische isolierte Kabel können geprüft werden. Das Kabel wird mit einem Gewicht von 0,5 kg (5N*1) befestigt und auf eine Höhe von 0,5 m angehoben. An das Kabel wird eine Spannung von 230 V, 50 Hz angelegt.
Kabel, die die folgenden Kriterien erfüllen, können im Rahmen unserer UKAS-Zertifizierung einer Kabelreißprüfung unterzogen werden:
| Isolierungsdicke angegebener Wert (mm) | Mittlere Gesamtabmessungen (Untergrenze) (mm) | Mittlere Gesamtabmessungen (Obergrenze) (mm) | Minimaler Isolierungswiderstand bei 70 oC (MΩ/km) | Maximaler Leitungswiderstand bei 20 oC (Ω/km) |
|---|---|---|---|---|
| 0,8 | 2,2 x 4,4 | 3,5 x 7,0 | 0,019 | 270 |
Während der Prüfung wird das Gewicht elektromagnetisch ausgelöst und fällt dann einfach durch die Schwerkraft nach unten, wobei jedes Mal überprüft wird, ob das Kabel weiterhin funktioniert. Jeder Test wird in Echtzeit aufgezeichnet und jede Störung oder Unterbrechung der Leitfähigkeit wird gemeldet. Die Reißprüfung wird 5 Mal wiederholt, bevor das Kabel die Prüfung bestanden hat.
