Kabelzugprüfung nach Alterung

Die beschleunigte Alterung wird mit zwei Methoden herbeigeführt:

KABELZUGPRÜFUNG: ALTERUNG IM LUFTOFEN – BS EN 60811-401

Ein Luftofen ist ein Ofen mit natürlicher oder unter Druck stehender Luftströmung mit mindestens 8 und höchstens 20 vollständigen Luftwechseln pro Stunde bei der angegebenen Temperatur.

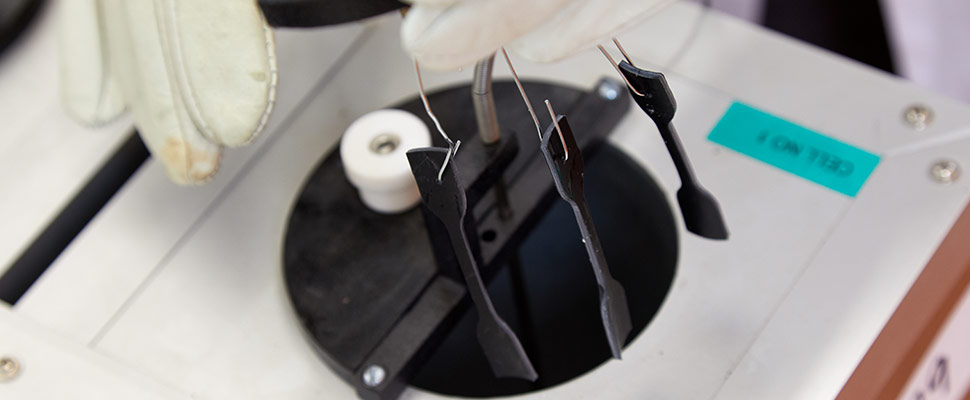

Fünf Prüfkörper gemäß BS EN 60811-501 werden vertikal und im Wesentlichen in der Mitte des Ofens so aufgehängt, dass jeder Prüfkörper mindestens 20 mm von jedem anderen Prüfkörper entfernt ist. Der Prüfkörper muss für die für den zu prüfenden Werkstoff angegebene Temperatur und Zeit im Ofen verbleiben. Nach Abschluss des Alterungszeitraums sind die Prüfkörper herauszunehmen und mindestens 16 Stunden bei Raumtemperatur ohne direkte Sonneneinstrahlung zu lagern.

Die Bestimmung der mechanischen Eigenschaften an den gealterten Prüfkörpern erfolgt gemäß IEC 60811-501.

KABELZUGPRÜFUNG: ALTERUNG IN EINER DRUCKKAMMER – BS EN 60811-412

Von der Kabelprobe werden 5 Abschnitte des Isolierwerkstoffs vorbereitet und in die Luftkammer gelegt. Die Druckkammer wird dann mit Luft bis zu einem Druck von 0,55 MPa gefüllt und auf eine Temperatur erhitzt, die in der entsprechenden Norm für das zu prüfende Kabel festgelegt ist.

Die Alterung ist abgeschlossen, wenn die Kammer die gewünschte Temperatur für die in der entsprechenden Kabelnorm festgelegte Zeit erreicht hat. Nach Abschluss der Alterung wird der Druck in der Kammer über einen Zeitraum von mehr als 5 Minuten allmählich auf Atmosphärendruck reduziert, um die Bildung von Porosität oder „Hohlräumen“ in der Probe zu verhindern. Sobald sich der Druck wieder normalisiert hat, werden die Isolierproben aus der Kammer entnommen und mindestens 16 Stunden bei Raumtemperatur gelagert.

Diese gealterten Proben können dann einer Zugfestigkeitsprüfung und einer Dehnungsprüfung nach IEC 60811-501 unterzogen werden.
