Schrumpftests für Kabelisolierungen

Für die Prüfung der Isolierschrumpfung von Kabeln werden zwei wichtige Geräte verwendet – ein elektrisch beheizter und geregelter Luftofen und ein Messgerät, das innerhalb einer Toleranz von 0,5 mm messen kann.

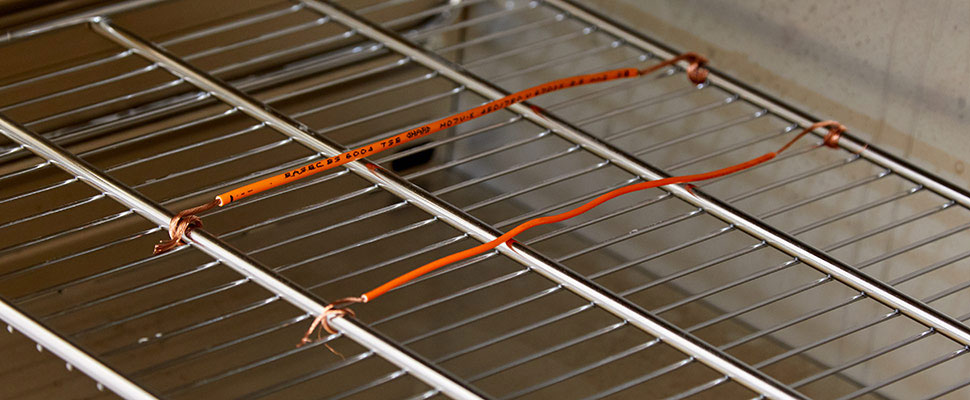

Eine vorbereitete Prüflänge von L+/-5 mm wird in der Mitte jeder isolierten Leiterprobe markiert. Jeder Prüfkörper wird dann durch Abschneiden und Entfernen der Isolierung an beiden Enden jeder Probe bis zu Positionen zwischen 2 mm und 5 mm von den Markierungen vorbereitet. Das Kabel wird dann in horizontaler Lage in den Luftofen gelegt, und zwar bei den Temperaturen und für die Zeit, die in der entsprechenden Norm für diesen Typ von Isolierwerkstoff festgelegt sind. Nach entsprechender Einwirkung des Luftofens und Abkühlung an der Luft auf Raumtemperatur wird die prozentuale Schrumpfung der Isolierung gemessen und die Ergebnisse mit den zulässigen Toleranzen verglichen. Es ist zu beachten, dass die Raumtemperatur in der Kabelprüfeinrichtung entsprechend den Anforderungen der ISO 17025 Kabelprüflabor kontrolliert und geregelt wird.

Die Dauer der Schrumpfungsprüfung der Kabelisolierung kann je nach Material unterschiedlich sein, da die Anforderungen an Temperatur und Zeit variieren. Zum Beispiel wird vernetztes Polyethylen bei 130 °C für 1 Stunde geprüft.
