Especificación de EN 50288-7-el detalle
¿Qué sabe acerca de los cables de instrumentación EN 50288-7? Probablemente conozca la BS5308 como la norma sobre cables de instrumentación, pero ¿sabía que este estándar fue oficialmente retirado del mercado hace más de una década? Si bien habitualmente se sigue haciendo referencia a él (de hecho seguimos encargando la producción de cables conformes con este estándar y conservamos existencias, sobre todo de las variantes LSZH), en realidad ha sido sustituido por una nueva norma europea.
EN 50288-7 (o BS EN 50288-7, como se conoce en Reino Unido) es la norma sobre cableado que se especifica cada vez con mayor frecuencia. Como es lógico, mantiene muchas similitudes con el estándar BS5308 (y, de hecho, con PAS5308, el estándar públicamente disponible al que ahora probablemente aluden muchos sin saberlo). No obstante, existen ligeras diferencias y una nueva terminología que es preciso conocer para hacer referencia a estos cables.
Convención para la denominación del cable

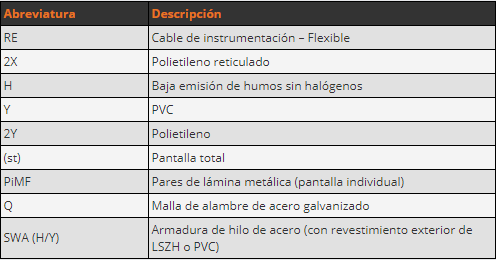

Los cables EN 50288-7 se reconocen por su estructura: algo muy sencillo cuando uno entiende las abreviaturas. A continuación señalamos algunas de las más frecuentes...
Por lo tanto, en el caso de un modelo RE-2X(st)H PiMF, una variante de cable armado con aislamiento de PE e interior y revestimiento exterior de PVC podría denominarse RE-2Y(st)Y SWAY.
Los propios cables
Los cables BS EN 50288-7, disponibles en monopar y multipar, con variantes de triple o cuadrete, con conductores de cobre sólidos o trenzados, ofrecen multitud de posibilidades:
- Tamaños de conductor (área de sección transversal): entre 0,5 mm2 y 2,5 mm2 de serie (tenga en cuenta que no se puede solicitar la opción de 0,75 mm2 según BS5308 Parte 1 Tipo 2)
- Conductores sólidos de clase 1, trenzados de clase 2 y trenzados flexibles de clase 5 (BS5308 presenta restricciones)
- Intervalo de temperatura normal de funcionamiento: entre 70 oC y 105 oC en función de los materiales utilizados en su producción
- Intervalo de tensiones nominales máximas más amplio: 300 V de serie, pero también cables de 90 V y 500 V
- Una gran diversidad de componentes estructurales y propiedades aislantes que amplían el abanico de opciones para aplicaciones específicas
Ventajas de la especificación EN 50288-7
Los cables EN 50288-7 se pueden personalizar de modo que satisfagan las necesidades del entorno de instalación. Se pueden añadir mallas, armaduras, barreras antiincendios y bases resistentes a las sustancias químicas a su estructura. Tampoco existen restricciones en lo que respecta a los materiales de esta: por ejemplo, con arreglo a BS5308 Parte 1 Tipo 2, el revestimiento interior de un cable armado tiene que ser de PE (polietileno), mientras que la norma europea dicta la posibilidad de elegir el material de una lista. El cable se puede personalizar en buena medida.
Por lo general, los cables EN 50288-7 son ligeramente más pequeños que los cables BS5308 equivalentes como consecuencia de un menor grosor nominal del aislamiento y del revestimiento exterior. Esto implica un cable más ligero que los de la gama BS5308 (aunque esta diferencia puede volverse insignificante a medida que aumente el número de pares).
Las pantallas, colectivas e individuales (PiMF), son ligeramente más gruesas en el cable EN 50288-7, característica que mejora la protección CEM.
En conclusión, ¿por qué especificar la norma EN 50288-7? Dicho de una forma sencilla, se trata del estándar europeo armonizado para los cables de instrumentación. Así que más bien cabría preguntarse por qué no hacerlo.
