Cable según el estandar HD 620

S2 es la última iteración de esta norma europea armonizada, publicada por el Comité Europeo de Normalización Electrotécnica (CENELEC) y ratificada por los países miembros en 2010.

Suele estar vinculada a la norma alemana DIN VDE 0276 Apartado 2, además de tener transposiciones nacionales en países como España (UNE-HD 620), Países Bajos (NEN-HD 620), Italia (CEI-HD 620) y Dinamarca (DS-HD 620)

Construcción del cable según el estándar HD620

La norma HD620 suele aparecer junto a la IEC 60502-2 en las fichas técnicas de muchos cables de media tensión. Una de las diferencias entre ambos estándares es que el grosor nominal del recubrimiento especificado en las diferentes partes del HD 620 S2 puede variar con respecto al del ICE 60502-2. El método de cumplimiento de estas medidas se precisa en la metodología de prueba para HD605 en la cláusula 2.1.1 (material aislante) y, en la sección del HD 620, HD 605, cláusula 2.1.2 (material de recubrimiento).

Tanto el HD 620 como el IEC 60502-2 tienen que tener un conductor y una pantalla aislantes que, con frecuencia, se aplican con la propia capa aislante en un proceso de triple extrusión, salvo en los cables con aislamiento EPR y HEPR que son un requisito para cables con potencias superiores a 3,6/6 (7,2)kV.

El apartado 1 del HD 620 cubre los requisitos generales que se aplican a toda la gama de cables (salvo que se especifique lo contrario). Los demás apartados del estándar se ocupan de los materiales aislantes utilizados: la sección 9 del HD620 aplica a cables unipolares con aislamiento HEPR (etileno-propileno de alto módulo) y cables unipolares prearmados. El apartado 10 del HD620 se refiere a los cables unipolares y tripolares aislados con XLPE (polietileno reticulado) y cables unipolares prearmados. El apartado 11 del HD 620 trata sobre cables unipolares y tripolares con aislante EPR (caucho etileno-propileno). Cada apartado se divide en secciones más específicas sobre la construcción de cable y materiales utilizados.

Los apartados 2,3 y 4 del HD 620 están disponibles en la actualidad tras haberse suprimido, mientras que las secciones 5 y 6 se han unido en el apartado 10 del XLPE, y los apartados 7 y 8 se han incorporado al apartado 11 del EPR

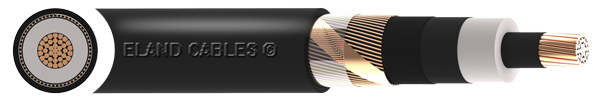

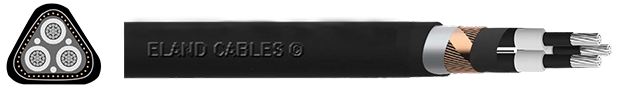

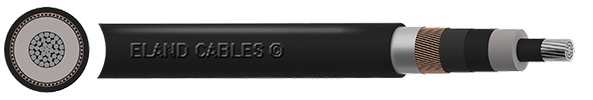

Cables fabricados conforme al HD620

Si necesita un cable de media tensión con referencia específica HD620, puede hablar con nuestro equipo técnico que podrá confirmar el estándar y ayudarle con las especificaciones.

Referencias del estándar HD 620

Apartado	Descripción
Apartado 1 del HD620	Requisitos generales para cables
Apartado 2 del HD620	Disponible
Apartado 3 del HD620	Disponible
Apartado 4 del HD620	Disponible
Apartados 5 y 6 del HD620	Incluidos en el nuevo apartado 10
Apartados 7 y 8 del HD620	Incluidos en el nuevo apartado 11
Apartado 9 del HD620	Cables unipolares con aislamiento HEPR (etileno-propileno de alto módulo) y cables unipolares prearmados
9-E del HD620	Cables con funda mixta de poliolefina (Tipos 9E-1, 9E-3, 9E-4 y 9E-5)
9-I del HD620	Cables con aislamiento HEPR y funda de PVC, unipolares
Apartado 10 del HD620	Cables unipolares y tripolares con aislamiento XLPE (polietileno reticulado) y cables unipolares prearmados
10-A del HD620	Cables con aislamiento XLPE (polietileno reticulado), funda de PE o PVC
10-B del HD620	Cables con aislamiento XLPE, funda de PE o de PVC, o mixta de poliolefina
10-C del HD620	Cables con aislamiento XLPE, funda de PE o de PVC
10-D del HD620	Cables con aislamiento XLPE, funda de PE o de PVC, o de poliolefina
10-E del HD620	Cables con funda mixta de poliolefina (Tipos 10E-1, 10E-3, 10E-4 y 10E-5)
10-F del HD620 (Tipo 10F-1)	Cables unipolares con funda de PVC (Tipo 10F-1)
10-F del HD620 (Tipo 10F-2)	Cables unipolares con funda de PE, tendidos (Tipo 10F-2)
10-F del HD620 (Tipo 10F-3)	Cables con funda de PE, tendidos en conductor de tierra sin aislamiento (Tipo 10F-3)
10 F del HD620 (Tipo 10F-4)	Cables con conductores de aluminio y funda de PE, tendidos en cable conductor de acero (Tipo 10F-4)
10- F del HD620 (Tipo 10F-5)	Cables con conductores sencillos de aluminio y funda de PE, tendidos (Tipo 10F-5)
10-F del HD620 (Tipo 10F-6)	Cables con conductores de aluminio y funda de PE, tendidos en cable conductor de aluminio con aislante (Tipo 10F-6)
10-F del HD620 (Tipo 10F-11)	Cables con una funda común de PVC y pantalla individual de cobre (Tipo 10F-11)
10-F del HD620 (Tipo 10F-12)	Cables con una funda común de PE y pantalla individual de cobre (Tipo 10F-12)
10-F del HD620 (Tipo 10F-13)	Cables con una funda común de PE y una pantalla común de cobre  (Tipo 10F-13)
10-F del HD620 (Tipo 10F-14)	Cables con una funda común de PVC y una pantalla común de cobre (Tipo 10F-14)
10-G del HD620 (Tipo 10G-1)	Cables con funda de PVC o PE, tendidos (Tipo 10G-1)
10-G del HD620 (Tipo 10G-2)	Cables con funda de PVC o PE, tendidos alrededor de un cable conductor (Tipo 10G-2)
10-G del HD620 (Tipo 10G-3)	Cables con funda de PVC o PE, no tendidos (Tipo 10G-3)
10-G del HD620 (Tipo 10G-4)	Cables con funda de PVC o PE, tendidos (Tipo 10G-4)
10-G del HD620 (Tipo 10G-5)	Cables con funda de PVC o PE, no tendidos (Tipo 10G-5)
10-I1 del HD620	Cables de media tensión en formación triplex, conductor de alumino con aislamiento XLPE de grosor reducido, cinta de aluminio y funda exterior de PE para enterrado directo
10-I2 del HD 620	Cables de media tensión en formación triplex, conductor de alumino con aislamiento XLPE de grosor reducido, cinta de aluminio y funda exterior de PE tendidos en  conector de acero revestido de aluminio
10-I3 del HD 620	Cables de media tensión en formación triplex, conductor de aluminio con aislamiento XLPE (polietileno reticulado) de grosor reducito, cinta de aluminio y funda exterior de PE con un rendimiento de impacto mejorado
10-J del HD 620	Cables unipolares y tripolares con funda de PE (Tipo 10J-1), de PVC  (Tipo 10J-2) o funda de PVC retardadora de llama (Tipo 10J-3)
10-K del HD 620	Cables con funda de PE (Tipo 10K-1) o de PVC (Tipo 10K-2)
10-L del HD 620	Cables con funda de PVC, tendidos (Tipo 10L-1) o no (Tipo 10L-2) en conductor adicional
10-M del HD 620	Cables unipolares y tripolares con funda de PE (Tipo 10M-1) y de PVC  (Tipo 10M-2)
10-N del HD 620	Cables con funda de PE (Tipo 10N)
10-O del HS 620	Cables con aislamiento XLPE: 11kV y 33kV blindados con cable de cobre, con funda de PE o poliolefina, y cables bajo plomo con funda exterior de PE
10-P del HD 620	Cables con funda de PVC tendidos en conductor terrestre (Tipos 10P-1 y 10P-2), y cables con funda de PVC tendidos en conector (Tipo 10P-3)
Apartado 11 del HD 620	Cables unipolares y tripolares de EPR (caucho de etileno-propileno)
11-N del HD 620	Cables con aislante EPR y funda de PE (Tipo 11N)
11-O del HD 620	Cables con aislante EPR: de 11kV y 33kV blindados con cable de cobre, con funda de PE o de poliolefina
