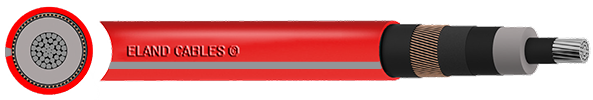

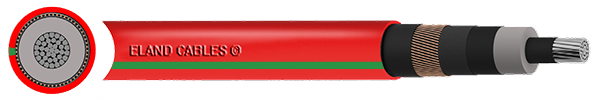

Câbles RHZ1 - RHZ1-AL, RHZ1-OL-AL, RHZ1-2OL-AL

RHZ1 fait référence aux câbles moyenne tension en accord avec les spécifications espagnoles, avec une gaine sans halogène, fabriqués conformément aux normes UNE 21-161-93 et HD 620-10E.

Si nécessaire, des mesures de blocage de l'eau peuvent être appliquées lors de l'installation dans des conduits de câbles susceptibles d'être inondés. Le suffixe RHZ1-OL fait référence à un blocage longitudinal de l'eau appliqué au-dessus et au-dessous de l'écran, tandis qu'un double blocage de l'eau RHZ1-2OL comporte des rubans gonflants longitudinaux complétés par des fils gonflants ou des poudres ajoutés au conducteur pour le rendre imperméable à l'eau.

Structure du câble RHZ1

La version la plus couramment spécifiée est la version en aluminium. Pour faciliter la référence, voici le détail de la nomenclature espagnole des câbles. Par défaut, le conducteur est en cuivre, sauf mention contraire.

R	Isolation PER (polyéthylène réticulé)
H	Ajout d'un écran semi-conducteur et d'un écran métallique.
Z1	Composé polyoléfinique
OL	Etanchéité longitudinale uniquement sur l'écran d'isolation
2OL	Etanchéité longitudinale dans le conducteur et sur l'écran d'isolation
(S)	Type 10E-4 (suivant HD620 Type 10E -4)
(AS)	Type 10E-5 (suivantHD620 Type 10E -5)
K	Conducteur compact rond
+H	Section transversale nominale de l'écran métallique en mm²
AL	Conducteur en aluminium





Matériau de la gaine du câble RHZ1

Bien que certaines entreprises proposent une gaine en PE (polyéthylène) sous la référence Z1, il s'agit d'un matériau sans halogène mais non LSZH comme l'exige la norme HD620 ou comme l'entend le marché en général. Notre câble RHZ1 comprend des variantes pour la polyoléfine en tant que matériau PE (polyéthylène), mais également disponible en tant que matériau à faible dégagement de fumée et sans halogène.



Polyoléfine (ST7) / (DMZ1)	PE	En standard, exempt d'halogène (IEC60754-1/2). Il peut également être proposé comme retardateur de flamme (IEC60332-1) avec des additifs et un coût supplémentaire.
Polyoléfine (ST8) / (DMZ2)	LSZH	En standard sans halogène (IEC60754-1/2), retardateur de flamme (IEC60332-1) et anti-fumée/acidité (IEC61034-1/2).



Câbles RHZ1-OL et RHZ1-2OL conformes au RPC

Les matériaux DMZ2 ST8 LSZH PO offrent des propriétés de faible dégagement de fumée et d'absence d'halogène et sont à retardateur de flamme - le degré de performance est indiqué par (S) et (AS). Il est également conforme au RPC, ce qui n'est pas le cas de tout câble utilisant du PE. Les câbles LSZH PO à retardateur de flamme standards (S) sont conformes au RPC Eca, mais les câbles (AS) ont une classification améliorée à Cca lorsqu'ils sont installés dans des bâtiments classés à risque moyen ou élevé (en fonction de la situation géographique).

Tensions des câbles RHZ1 et dimensions des câbles HD620 10E

Selon les termes de la norme HD620-10E, les dimensions autorisées sont limitées : 50mm², 95mm², 150mm², 240mm², 400mm² et 630mm². Les câbles sont disponibles dans les tensions suivantes : 6/10kV, 8,7/15kV, 12/20kV et 18/30kV.

Si des câbles d'une dimension autre que celle prévue par la norme HD620-10E sont nécessaires, contacter l'équipe technique qui sera en mesure de conseiller une alternative appropriée.

Spécifications et fiches techniques des câbles RHZ1

Le câble RHZ1 présentant plusieurs variantes en termes de matériaux conducteurs, de blindage et de blocage de l'eau, notre équipe technique est prête à vous aider à le prescrire selon les exigences précises de conception et d'installation de votre système. Les fiches techniques de toutes les variantes sont disponibles sur demande.

D'autres solutions sont possibles - en cas de préférence pour une gaine en PVC, le câble RHV est disponible. Le choix de la caractéristique sera fonction des exigences de votre projet.

Qu'il s'agisse de normes nationales espagnoles ou d'un portefeuille de normes européennes MT, notre équipe technique peut contribuer à établir des références croisées pour répondre aux exigences de chaque projet, en optimisant la conception de l'installation et les critères environnementaux.
