EN 50288-7 Câbles d'Instrumentation - L'actualité

Que savez-vous de la norme EN 50288-7 câbles d'instrumentation? Vous savez probablement qu'il s'agit d'une norme pour les câbles d'instrumentation mais savez-vous qu'elle a été officiellement retirée du marché il y a plus de dix ans ? Bien qu'elle demeure couramment spécifiée - en effet, nous commandons toujours la fabrication de câbles conformément à cette norme et nous les maintenons un stock, notamment pour les variantes LSZH-, une nouvelle norme européenne l'a en réalité remplacée.

L'EN 50288-7 (ou BS EN 50288-7 telle qu'elle est maintenant connue en Grande-Bretagne) est de plus en plus spécifiée. Bien sûr, elle est très proche de la norme BS5308 (et, en fait, avec la PAS5308, la norme accessible au public, qui est probablement celle à laquelle beaucoup de personnes font peut-être référence à leur insu). Pourtant, il existe des différences subtiles et une nouvelle terminologie à comprendre lorsque vous vous référez à ces câbles.

Convention de désignation des câbles

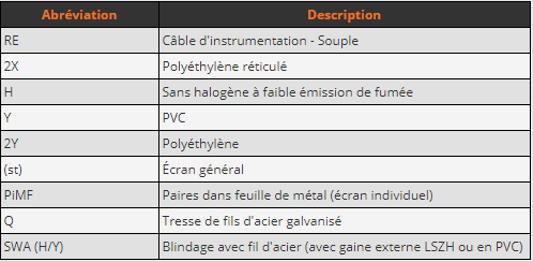

Les câbles de la norme EN 50288-7 sont connus en fonction de leur composition, ce qui est simple lorsque vous en connaissez les abréviations ! En voici quelques-unes des plus utilisées...

Ainsi, en tant que RE-2X(st)H PiMF, tandis qu'un câble blindé avec une isolation en PE et une gaine intérieure et extérieure en PVC pourrait être appelé RE-2Y (st)Y SWAY.

Les câbles mêmes

Disponibles en paire unique ou multiple, à triples ou quadruples variations, avec des conducteurs en cuivre massif ou toronné, les cables EN 50288-7 offrent un plus grand choix en termes de :

• Taille de conducteur (section) - de 0,5 mm² jusqu'à 2,5 mm² en standard (à noter qu'il n'existe pas d'options pour ceux de 0,75 mm² dans la BS5308 Partie 1 Type 2)

• Options pour les conducteurs massifs de classe 1, toronnés de classe 2 et toronnés flexibles de classe 5 (la BS5308 pose des restrictions)

• Plage de température de fonctionnement – de 70^oC à 105^oC selon les matériaux utilisés dans la construction.

• vaste plage de tensions nominales maximales - câbles de 300 V en standard mais aussi de 90 V et 500 V

• une variété de propriétés d'isolation et de composants de composition fournissant un plus grand choix pour les applications spécifiques

Les avantages de spécifier la conformité à la norme EN 50288-7

Câbles EN 50288-7 à personnaliser pour répondre aux demandes du milieu d'installation. Des tresses, armures, barrières coupe-feu et matelas résistant aux produits chimiques peuvent tous être ajoutés à la composition. Il n'existe également pas de restriction sur les matériaux utilisés dans la composition, par exemple, conformément à la norme BS5308 Partie 1 Type 2, la gaine intérieure du câble armé doit être en PE (polyéthylène) alors que, d'après la norme européenne, le matériau utilisé peut être choisi dans une liste. Le câble est vraiment personnalisable.

En général, les câbles conformes à la norme EN 50288-7 sont légèrement plus petits que les câbles BS5308 du fait de leur plus fine d'épaisseur nominale d'isolation ainsi que de la gaine externe. Ce qui signifie qu'ils sont plus légers que ceux de la gamme BS5308 (bien que cela soit négligeable en raison du plus grand nombre de paires).

Autant l'écran collectif qu'individuel (PiMF) est légèrement plus épais sur les cables EN 50288-7, offrant une meilleure protection CEM.

Alors, pourquoi parler de la norme EN 50288-7 ? Pour simplifier, il s'agit d'une norme européenne harmonisée pour les câbles d'instrumentation, pourquoi ne pas la choisir ?



Pour tout besoin de support technique en matière de spécifications, veuillez écrire à technical@elandcables.com ou appeler au +44 (0)20 7241 8500.
