Câble HD620

La dernière itération de ce document d'harmonisation, S3, a été publiée par le CENELEC et ratifiée par les pays membres en 2023.

Elle est généralement liée à la norme allemande DIN VDE 0276 Part 620, et possède des références d'adoption nationales telles que UNE-HD 620 en Espagne, NEN-HD 620 aux Pays-Bas, CEI-HD 620 en Italie et DS-HD 620 au Danemark.

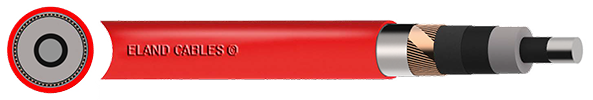

Construction du câble standard HD620

Les références de la norme HD 620 peuvent figurer aux côtés de la norme CEI 60502-2 sur de nombreuses fiches techniques de câbles de moyenne tension. Une série d'essais définis dans la norme - en plus de ceux de la CEI 60502-2 - sont nécessaires pour assurer la conformité. La méthode de conformité pour ces mesures est définie dans la méthodologie d'essai pour le sous-paragraphe 2.1.1 (matériau d'isolation) de la norme HD 605 et, sauf indication contraire dans la section particulière de la norme HD 620, dans le sous-paragraphe 2.1.2 (matériau de la gaine) de la norme HD 605.

La norme HD 620 et la norme CEI 60502-2 prévoient toutes deux un blindage obligatoire des conducteurs et de l'isolation, souvent appliqué par un processus de triple extrusion avec la couche d'isolation elle-même, à l'exception des câbles à isolation EPR et HEPR, qui sont obligatoires pour les tensions supérieures à 3,6/6 (7,2) kV.

HD 620 Partie 1 couvre les exigences générales applicables à l'ensemble de la gamme de câbles (sauf indication contraire). Les parties suivantes traitent spécifiquement des matériaux d'isolation utilisés :

HD620 Partie 9 concerne les câbles unipolaires isolés au HEPR (Hard Grade Ethylene Propylene Rubber) et les câbles unipolaires pré-assemblés.

La partie 10 du document HD620 concerne les câbles unipolaires et tripolaires isolés au XLPE (polyéthylène réticulé), ainsi que les câbles unipolaires pré-assemblés.

La partie 11 de la norme HD620 concerne les câbles à isolation EPR (éthylène-propylène-caoutchouc) à âme unique et à trois âmes..

Chaque partie est ensuite divisée en sous-sections pour se référer plus spécifiquement à la construction du câble et aux matériaux utilisés.

Les parties 2, 3 et 4 de la norme HD 620 sont actuellement en réserve après avoir été retirées, tandis que les parties 5 et 6 de la norme HD 620 ont été regroupées dans la partie 10 XLPE et que les parties 7 et 8 de la norme HD 620 sont désormais regroupées dans la partie 11 EPR.

Références du câble HD620

Partie	Description
HD620 Partie 1	Exigences générales pour les câbles
HD620 Partie 2	Pièces de rechange
HD620 Partie 3	Pièces de rechange
HD620 Partie 4	Pièces de rechange
HD620 Partie 5 et Partie 6	Combinée à la nouvelle partie 10
HD620 Partie 7 et Partie 8	Combinée à la nouvelle partie 11
HD620 Partie 9	Câbles monoconducteurs à isolation HEPR (Hard Ethylene Propylene Rubber) et câbles monoconducteurs pré-assemblés
HD620 9-E	Câbles avec gaine composée en polyoléfine (types 9E-1, 9E-3, 9E-4 et 9E-5)
HD620 9-I	Câbles avec isolation HEPR et gaine en PVC, âme simple
HD620 Partie 10	Câbles monoconducteurs et tripolaires à isolation XLPE (polyéthylène réticulé) et câbles monoconducteurs pré-assemblés
HD620 10-A	Câbles avec isolation XLPE (polyéthylène réticulé) ; gaine PE ou PVC
HD620 10-B	Câbles avec isolation XLPE ; gaine composée en PE ou PVC ou polyoléfine
HD620 10-C	Câbles avec isolation XLPE, gaine PE ou PVC
HD620 10-D	Câbles avec isolation XLPE ; gaine PE ou PVC ou polyoléfine
HD620 10-E	Câbles avec gaine composée en polyoléfine (types 10E-1, 10E-3, 10E-4 et 10E-5)
HD620 10-F (Type 10F-1)	Câbles monoconducteurs avec gaine en PVC (Type 10F-1)
HD620 10-F (Type 10F-2)	Câbles monoconducteurs avec gaine en PE, posés (Type 10F-2)
HD620 10-F (Type 10F-3)	Câbles avec gaine en PE, posés autour d'un conducteur de terre nu (type 10F-3)
HD620 10-F (Type 10F-4)	Câbles avec conducteurs en aluminium et gaine en PE, posés autour d'un messager en acier (type 10F-4)
HD620 10-F (Type 10F-5)	Câbles avec conducteurs en aluminium massif et gaine en PE, posés (Type 10F-5)
HD620 10-F (Type 10F-6)	Câbles avec conducteurs en aluminium et gaine en PE, posés autour d'un messager en acier isolé (type 10F-6)
HD620 10-F (Type 10F-11)	Câbles avec gaine commune en PVC et écran individuel en cuivre (Type 10F-11)
HD620 10-F (Type 10F-12)	Câbles avec gaine commune en PE et écran individuel en cuivre (Type 10F-12)
HD620 10-F (Type 10F-13)	Câbles avec gaine commune en PE et écran commun en cuivre (Type 10F-13)
HD620 10-F (Type 10F-14)	Câbles avec gaine commune en PVC et gaine commune en cuivre (Type 10F-14)
HD620 10-G (Type 10G-1)	Câbles avec gaine en PVC ou PE, enroulés (Type 10G-1)
HD620 10-G (Type 10G-2)	Câbles avec gaine en PVC ou PE, enroulés autour d'un messager (Type 10G-2)
HD620 10-G (Type 10G-3)	Câbles avec gaine en PVC ou PE, non enroulés (Type 10G-3)
HD620 10-G (Type 10G-4)	Câbles avec gaine en PVC ou PE, enroulés (Type 10G-4)
HD620 10-G (Type 10G-5)	Câbles avec gaine en PVC ou PE, non enroulés (Type 10G-5)

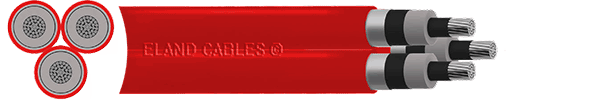

HD620 10-I1	Câbles moyenne tension à formation triplex, conducteur en aluminium avec isolation XLPE d'épaisseur réduite, écran en ruban d'aluminium et gaine extérieure en PE pour enfouissement direct.
HD 620 10-I2	Câbles moyenne tension à formation triplex, conducteur en aluminium avec isolation XLPE d'épaisseur réduite, écran en ruban d'aluminium et gaine en PE, enroulés autour d'un messager en acier revêtu d'aluminium.
HD 620 10-I3	Câbles moyenne tension à formation triplex, conducteur en aluminium avec isolation XLPE (polyéthylène réticulé) d'épaisseur réduite, écran en ruban d'aluminium et gaine extérieure en PE à performance améliorée contre les chocs.
HD 620 10-J	Câbles unipolaires et tripolaires avec gaine PE (type 10J-1) ou gaine PVC (type 10J-2) ou gaine PVC ignifugée (type 10J-3)
HD 620 10-K	Câbles avec gaine PE (Type 10K-1) ou gaine PVC (Type 10K-2)
HD 620 10-L	Câbles avec gaine en PVC, enroulés (type 10L-1) ou non (type 10L-2) autour d'un conducteur supplémentaire
HD 620 10-M	Câbles mono- et tripolaires avec gaine PE (Type 10M-1) et gaine PVC (Type 10M-2)
HD 620 10-N	Câbles avec gaine PE (Type 10N)
HS 620 10-O	Câbles à isolation XLPE : fil de cuivre 11kV et 33kV blindé avec une gaine en PE ou en polyoléfine, et fil de 33kV gainé avec une gaine extérieure en PE.
HD 620 10-P	Câbles avec gaine en PVC autour d'un conducteur de terre (Type 10P-1 et Type 10P-2), et câbles avec gaine en PVC autour d'un messager (Type 10P-3)
HD 620 Partie 11	Câbles EPR (Ethylène Propylène Rubber) à un et trois conducteurs
HD 620 11-N	Câbles isolés EPR avec gaine PE (Type 11N)
HD 620 11-O	Câbles à isolation EPR : fil de cuivre 11kV et 33kV blindé avec une gaine en PE ou en polyoléfine.
