Comment déterminer le rayon de courbure minimum d’un câble électrique ?

Les facteurs qui déterminent le rayon de courbure minimum d’un câble électrique sont la section de câble, la composition du câble, le type de conducteur et de matériaux utilisés pour l’isolation et la gaine extérieure du câble.

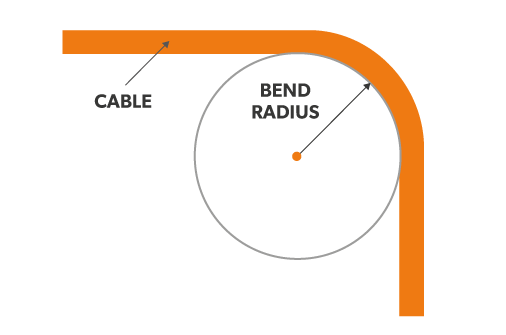

Le rayon de courbure minimum est en principe exprimé en un multiple du diamètre extérieur nominal du câble. Par exemple, 6D soit 6x le diamètre extérieur du câble.

QUE FAIRE LORSQUE LE RAYON DE COURBURE MINIMUM DU CÂBLE A ÉTÉ DEPASSÉ ?

Le rayon de courbure minimum d’un câble est déterminé par la norme du câble afférente, afin de protéger son intégrité et toutes ses performances. Lorsque le rayon de courbure minimum d’un câble a été dépassé – que ce soit par enroulement sur des tambours avec un diamètre de canon trop petit pour le câble ou pendant les travaux d'installation - le câble peut présenter des plis ou d'autres dommages au niveau de la gaine extérieure, indiquant l’existence d’autres potentielles défaillances. Lorsqu’on suspecte que le rayon de courbure minimum d’un câble a été dépassé, il est recommandé de mener des tests, avant toute progression dans le processus d’installation. Et c’est en général le test d’intégrité de la gaine électrique - un essai mené au sein de notre laboratoire de tests, le Cable Lab - qui est privilégié, car il permet de déterminer si les performances du câble ont été altérées.
