Test de dimensions et de composition des câbles électriques

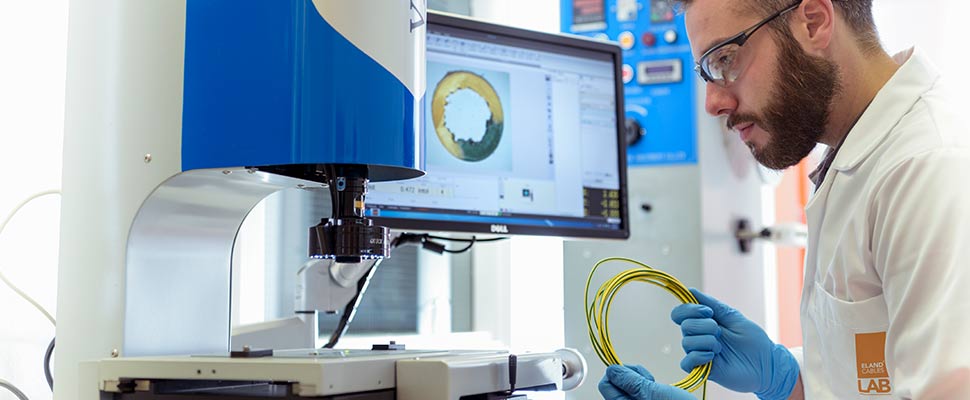

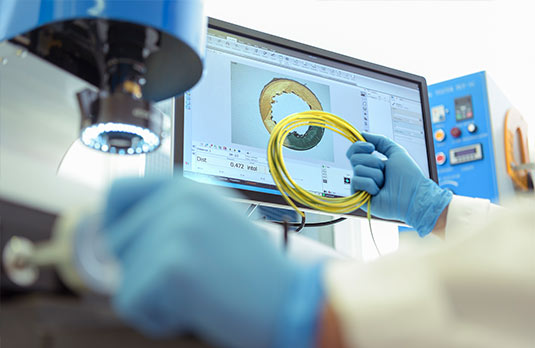

Les mesures peuvent être prises à l'aide d'un microscope de mesure, d'un projecteur de profil, ou d’un dispositif optique d’analyse d’images fixes permettant d’amplifier l’image dix fois. Ces deux types d’équipements doivent être capables d’offrir une précision de lecture de 0,01mm et de trois décimales lorsqu’on mesure l’épaisseur d’une isolation inférieure à 0,5mm.

L’échantillon d’essai est préparé en enlevant tout revêtement sur l’isolant et les conducteurs que l’isolant protège. Une fine tranche circulaire est ensuite prélevée, perpendiculairement à l’axe longitudinal du conducteur, et posée à plat sous l’appareil de mesure, de manière à ce que le plan de la tranche soit perpendiculaire à celui de l’objectif de l’appareil de mesure.

Six mesures sont ensuite prises, chacune à peu près à 60°C de la dernière. La première de ces mesures se prend sur le point le plus fin de l’isolant. Les résultats sont évalués en fonction des normes du câble testé, généralement par rapport à une valeur moyenne et une valeur minimale requises.

L’épaisseur de l’isolation d’un câble est un critère essentiel pour déterminer s’il y a suffisamment de matériel isolant qui a été appliqué, critère qui sert également à mesurer à quel point le matériel d’isolation est concentrique. Une bonne isolation du conducteur est essentielle pour protéger le matériau des chocs et assurer ainsi une intégrité électrique suffisante au maintien de la sécurité et de la résistance mécanique.



Mesure de l’épaisseur de la gaine électrique

La mesure de l’épaisseur de la gaine est conduite conformément aux exigences de la norme NF EN 60811-202. Cette norme définit la méthode de mesure de l’épaisseur de la gaine pour tester des matériaux non métalliques de tous les types de câbles référencés dans les normes pour la construction et les matériaux des câbles.

Pour mesurer la gaine extérieure du câble, les mêmes instruments que pour la mesure de l’épaisseur d’isolation sont nécessaires : un microscope de mesure, un projecteur de profil (qui permet de zoomer l’image x10), ou un dispositif optique d’analyse d’images fixes. Les deux types d'équipement doivent être capables de fournir une précision de lecture de 0,01 mm et une précision de lecture à trois décimales près lors du calcul de l'épaisseur de l'isolant, avec une épaisseur spécifiée inférieure à 0,5 mm.

Les gaines des câbles peuvent être appliquées en longitude sur des surfaces régulières, irrégulières ou sur des gaines métalliques ondulées. Pour les gaines appliquées sur des surfaces irrégulières comme les gaines métalliques ondulées, un micromètre ayant une fraise d’un rayon d’1 millimètre et une précision de 0, 01mm peut être utilisé.

La préparation de l’échantillon de test dépend de l’application pour laquelle la gaine extérieure est prévue :

Les gaines appliquées en longitude sur les surfaces régulières : Une fois que tous les matériaux présents à l’intérieur et à l’extérieur de la gaine ont été enlevés, une fine découpe est prélevée perpendiculairement à l’axe longitudinal du câble. C’est ce prélèvement qui est testé.

Matériaux de gainage appliqués en longitude sur les surfaces irrégulières : Un petit morceau de la gaine est coupé à la perpendiculaire de l’axe longitudinal du câble, ce qui inclut au moins un petit morceau complet de spirale formée par le ruban sous-jacent. Lorsqu’on utilise un micromètre d’extérieur, l’échantillon peut être laissé dans son intégralité. Lorsqu’un microscope de mesure ou un projecteur de profil est utilisé, l’échantillon de test est préparé en prélevant six fines tranches découpées en longitude parallèlement à l’axe du câble.

Gaines extérieures appliquées sur les gaines métalliques ondulées : un échantillon de câble de longueur suffisante pour inclure deux pointes et deux traversées est prélevé. Une ligne de référence est tracée sur la surface extérieure, parallèlement à l’axe du câble. La position de l’épaisseur minimum est déterminée sur un cercle denté pris au bout de l’échantillon, une bandelette est ensuite coupée à partir du point minimum parallèle à l’axe du câble en utilisant la ligne de référence pour localiser cette position.

La procédure de mesure pour le test de dimension de l’épaisseur de la gaine est menée en fonction du type d’application de la gaine, et les résultats sont évalués en fonction de la norme du câble en question, généralement par rapport à une valeur moyenne et une valeur minimum.

La mesure de l’épaisseur de la gaine est nécessaire pour vérifier la conformité du câble aux spécifications qui permettent de résister aux contraintes mécaniques imposées au câble mais aussi pour garantir des performances sûres et fiables pendant toute sa durée de vie.
