Test de prise à chaud des câbles électriques pour les matériaux réticulés

Les essais de prise à chaud pour les matériaux réticulés sont effectués conformément à la norme NF EN 60811-507, qui détaille les méthodes de test des matériaux non métalliques de tous les types de câbles.

Eland Cables entreprend de tester à chaud l’intégralité de son catalogue de câbles dans le cadre de ses protocoles d'assurance qualité rigoureux, et notre laboratoire d’essais de câbles Le Cable Lab propose également ce test en tant que service indépendant sur des câbles provenant de sources tierces.

Les tests de prise à chaud sont effectués sur le matériau d'isolation ou de gainage et non sur le câble dans son intégralité. Ainsi, la première étape du test consiste à préparer l'échantillon en retirant les conducteurs ainsi que tout tressage, armure ou ruban du câble. En fonction de la taille de la section du câble électrique et de la forme générale du câble dans sa totalité, les échantillons sont coupés en tranches en forme de tube ou en forme d'haltère. Les 20 mm centraux (ou 10 mm pour les échantillons plus petits) sont marqués par deux lignes.

La méthode de test ISO/IEC 17025 nécessite un four capable de maintenir la température requise dans les tolérances spécifiées par la norme, ainsi que des poignées avec des poids amovibles.

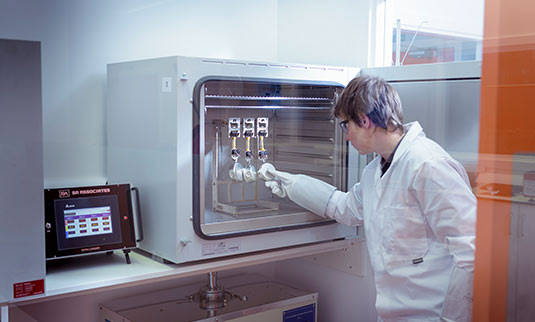

Les échantillons d'essai de câbles sont suspendus dans le four ; des poids sont fixés à l'extrémité du matériau d'isolation pendant une durée et une température définies, spécifiées pour chaque type de matériau dans la norme afférente. Les échantillons sont maintenus à cette température pendant une période de 10 minutes et le degré d'étirement entre les traits de marquage est déterminé. La force appliquée à travers le poids est ensuite supprimée en coupant l'échantillon au point où le poids est fixé et les échantillons sont laissés à décanter dans le four pendant 5 minutes supplémentaires sans poids. Une fois sortis du four, ils sont ensuite refroidis lentement jusqu'à température ambiante. Les traits de marquage sont alors à nouveau mesurées afin de déterminer la quantité de récupération de chaque échantillon. Il convient de noter que la température ambiante est également déterminée par les méthodes d'essai ISO/IEC 17025, dans le but d'assurer la continuité et la cohérence des résultats.

Enfin, les valeurs moyennes de trois échantillons sont enregistrées et comparées aux exigences requises par les normes afférentes, déterminant ainsi si le câble a échoué ou réussi le test.
