Test d'impact à froid pour les câbles électriques

La méthodologie d'essai d’impact ces câbles électriques à froid nécessite une chambre à basse température capable de maintenir les conditions requises pour la température de test et l'appareil de pliage aux réquisitions de la norme IEC 60811-506.

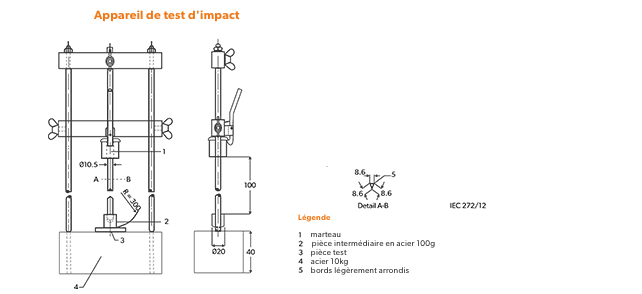

Le test nécessite trois morceaux de câble complet, chacun ayant une longueur d'au moins cinq fois le diamètre du câble avec un minimum de 150mm. L'appareil de test (illustré ci-dessous) est placé sur un tampon de caoutchouc éponge d'environ 40 mm d'épaisseur et maintenu dans l'armoire basse température avant et pendant le test.

L'essai d’impact à froid sur les câbles d'alimentation pour les installations fixes spécifie que la masse du marteau pour tester les échantillons doit être au minimum aux valeurs indiquées dans le tableau 1.

Tableau 1 - Masse du marteau pour les câbles d'alimentation dans les installations fixes

Diamètre total (mm)	Masse du Marteau (g)
jusqu'à 4,0	100
de 4,1 à 6,0	200
de 6,1 à 9,0	300
de 9.1 à 12,5	400
de 12.6 à 20,0	500
de 20,1 à 30,0	750
de 30.1 à 50,0	1000
de 50.1 à 75,0	1250
75,1 et plus	1500

Alors que la masse du marteau pour les essais de câbles avec impact à froid pour les câbles flexibles et les câbles de télécommunications ne doit pas être inférieure aux valeurs indiquées dans le tableau 2.

Tableau 2 - Masse du marteau pour les câbles flexibles et les câbles de télécommunications

Diamètre total (mm)	Masse du Marteau (g)
Câbles plats	100
Jusqu’à 6,0	100
de 6,1 à 10,0	200
de 10,1 à 15,0	300
de 15,1 à 25,0	400
de 25,1 à 35,0	500
35.1 et plus	600

L'appareil et les échantillons de câbles à tester sont placés côte à côte dans l'armoire basse température maintenue à la température spécifiée dans la norme. Le contenu du réfrigérateur doit ensuite être refroidi pendant une période minimale de 16 heures. Si l'appareil a déjà été pré-refroidi, une période de refroidissement plus courte est autorisée, pourvu qu’elle soit supérieure à 1 heure et que les éprouvettes aient atteint la température d'essai imposée par la norme.

À la fin des périodes de refroidissement prescrites, chaque pièce doit être placée dans l'appareil d'essai de choc à froid et subir le choc du marteau, qui doit tomber d'une hauteur de 100mm.

Pour réussir le test de choc à froid, l’isolation ou la gaine du câble électrique ne doivent présenter aucune trace de fissure lorsqu’elles sont examinées à l’œil nu.
