Tests d’émission de gaz pour les câbles électriques

TESTS D’EMISSION DE GAZ POUR LES CÂBLES ELECTRIQUES : MESURE DES GAZ ACIDES HALOGÈNES – NF EN 60754-1

Le test consiste à déterminer la quantité de gaz d'acide halogène qui sont créés lorsque les composés d'isolation et de gainage des câbles électriques sont brûlés. Le test est applicable à la fois aux câbles électriques et aux câbles à fibre optique.

Des échantillons de l’isolation ou de la gaine extérieure en polymère sont prélevés – le test nécessite environ 750 mg de matériaux, ensuite découpés en petits morceaux. Ils sont ensuite conditionnés à une température de 23°C avec une humidité de 50% pour une période de 16 heures.

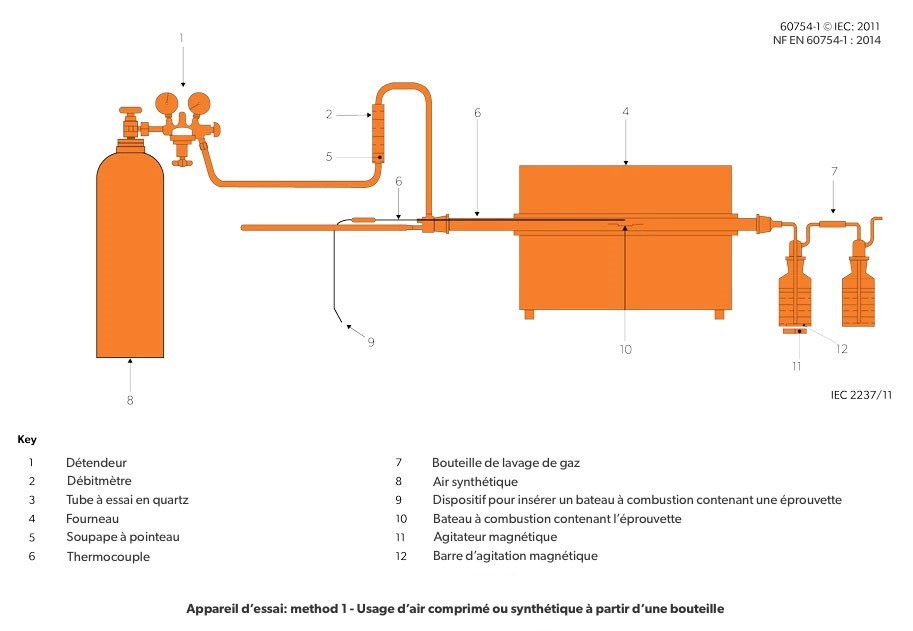

La méthodologie de test pour déterminer la quantité d’halogène acide veut qu’après cette période de conditionnement, l’échantillon de câble soit placé dans un tube à essai en verre de quartz au centre d’un four tubulaire. Celui-ci doit être chauffé sous un flux constant d’air sec de 20 ml/mm2/h jusqu’à une température de 800°C, et cette température maintenue pendant 20 minutes. Lorsque les gaz des échantillons chauffés sont émis, ils sont absorbés dans une solution d'hydroxyde de sodium dans des bouteilles de lavage. Un test de référence est également effectué, sans que l'échantillon de câble ne se trouve dans le four tubulaire.

MESURE DE L’ACIDITÉ PAR MESURE DU PH – NF EN 60754

La deuxième étape du test d’émission de gaz pour les câbles électriques évalue et enregistre l’acidité des gaz via la mesure du pH, et suit les réquisitions de la norme IEC 60754. Il utilise une solution aqueuse collectée à partir des gaz dégagés lors de la combustion pour déterminer le degré de corrosivité des gaz. Pour effectuer ce test, il faut 1 g (avec une tolérance de +/- 0,005 g) de matériau isolant, que l’on place dans un bateau à combustion, dans un four tubulaire. Celui-ci est ensuite chauffé à 935 ° C pendant une période de 30 minutes. À mesure que le matériau chauffe, les gaz sont émis et absorbés dans une solution de capture. Après 30 minutes de test, la solution est remplie d’un volume d’environ 1 litre. Le pH et la conductivité de cette solution seront ensuite mesurés et enregistrés. Pour être classés à faible teneur en fumée et zéro halogène, les câbles électriques doivent avoir un pH d’au moins 4,3, et une conductivité ne dépassant pas 10µS/mm.
