Test mécanique pour câbles électriques flexibles - Test de flexion à deux poulies

Le courant à appliquer est déterminé par la norme de chaque câble. Le test mécanique pour les câbles flexibles est appliqué aux câbles thermoplastiques multipolaires qui ont un conducteur dont la section est inférieure à 2,5mm², ainsi qu’aux câbles multipolaires réticulés dont la section de câble est inférieure à 4mm². Les normes de chaque câble permettent de déterminer si ce test est applicable.

Pendant l'essai, un échantillon de câble de 5 mètres de long est enroulé autour d'un ensemble de deux poulies métalliques montées sur un chariot qui se déplace d'avant en arrière sur des rails, tandis que le câble est sous charge. Des poids sont attachés aux extrémités du câble pour ajouter davantage de contraintes et simuler une condition de travail. La taille des poulies, les poids fixés et la charge de courant sont déterminés dans la norme et varient en fonction de la taille du câble.

Pour répondre aux exigences de la norme, le câble électrique doit continuer à fonctionner sans panne électrique pendant 30 000 cycles continus.

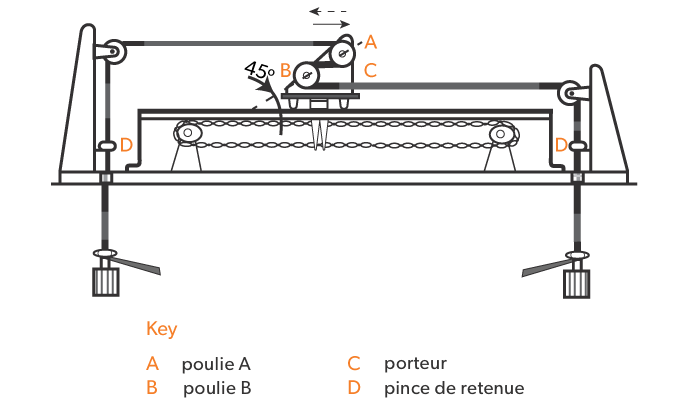

Le banc de flexion se compose d'un support (marqué C), d'un système de port pour le support et de quatre roues à poulie pour déplacer chaque échantillon de câble à tester. Le support porte deux poulies de même diamètre. Les deux poulies fixes à chaque extrémité de l'appareil peuvent avoir un diamètre différent des roues de poulie (marquées A et B), mais les quatre poulies doivent être disposées de manière à ce que l'échantillon de câble soit horizontal entre elles.

Le test de flexibilité du câble permet au banc de flexion d'effectuer des cycles de mouvements vers l'avant et vers l'arrière sur une distance de 1 m à une vitesse constante d'environ 0,33 mètre par seconde entre chaque inversion de la direction du mouvement.

Le diamètre des poulies et les poids attachés pour chaque type et taille de câble sont déterminés par la norme NF EN 50396. Pour que l'échantillon passe ce test, le banc d'essai doit parcourir le câble d'avant en arrière 30 000 fois sans aucune panne électrique.

Le câble peut également subir d’autres tests ultérieurement. Par exemple, la norme NF EN 50525 requière que les conducteurs individuels soient dénudés et immergés dans un bain à 20°C. Sa tension est alors testée à 2 000 V pendant 15 minutes.

Pour savoir si cet essai peut s’appliquer aux câbles que vous utilisez, n’hésitez pas à contacter les experts du Cable Lab, le laboratoire de tests de câbles d’Eland Cables.
