Test de flexibilité statique des câbles électriques

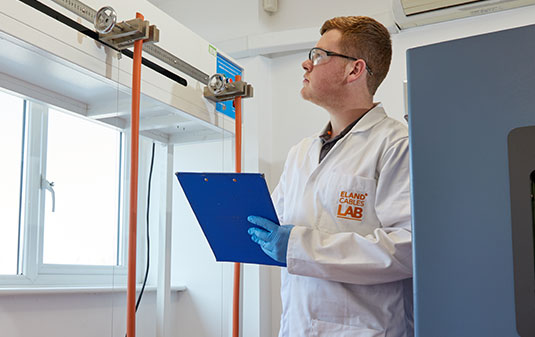

Deux pinces, A et B, sont placées à une hauteur d'au moins 1,5 m au-dessus du sol. La pince A est fixe et la pince B peut se déplacer horizontalement au niveau de la pince A. Les extrémités de l'échantillon sont serrées verticalement et restent verticales tout au long du test.

Avec une extrémité fixe et statique dans la bride A et l'autre dans la bride mobile B, il y a une distance d’environ 20 cm entre elles. Le câble prend approximativement la forme indiquée par les lignes pointillées.

Une fois le test de flexibilité statique commencé, la pince mobile B est éloignée de la pince fixe A jusqu'à ce que la boucle formée par le câble prenne la forme indiquée par le contour épais du U. Elle reste entièrement enfermée entre deux fils à plomb à travers les pinces et mise en place indirectement à la génératrice externe du câble. Le test est effectué deux fois, le câble étant tourné à 180 ° dans la pince après le premier test.

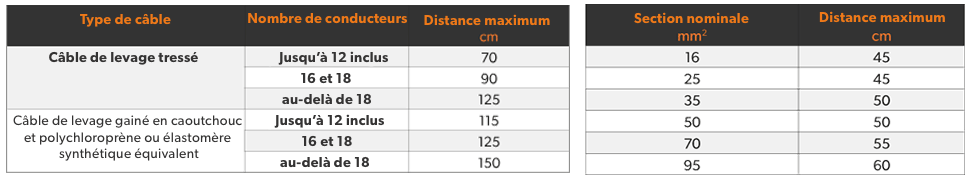

La moyenne des deux valeurs est mesurée entre les deux fils à plomb. Pour que le câble réponde aux exigences de l'essai de flexibilité statique, la moyenne des deux valeurs ne doit pas dépasser les valeurs spécifiées dans les tableaux ci-dessous pour les câbles porte-électrode de soudage à l'arc et pour les câbles de levage.
