Cabos de Instrumentação conformes com a norma EN 50288-7 - Informação Detalhada

O que sabe sobre os cabos de instrumentação conformes com a norma EN 50288-7? Uma vez que esta norma se aplica a cabos de instrumentação, é provável que esteja familiarizado com ela. Mas sabia que a norma em questão já não é aplicável há mais de dez anos? Apesar de continuar a ser referida (na verdade, continuamos a fabricar os nossos cabos e a manter os nossos stocks em conformidade com esta norma, nomeadamente nas variações LSZH), foi substituída por uma nova norma Europeia.

A norma EN 50288-7 (ou BS EN 50288-7, como é agora conhecida no Reino Unido) está a ser objeto de maior especificação. Sem surpresas, existem semelhanças claras com a norma BS5308 (e com a norma PAS5308 (Publicly Available Standard) que é provavelmente aquela que muitas pessoas hoje tomam inadvertidamente como referência). Ainda assim, existem diferenças subtis e uma nova terminologia a conhecer no que se refere a estes cabos.

Convenções de denominação de cabos

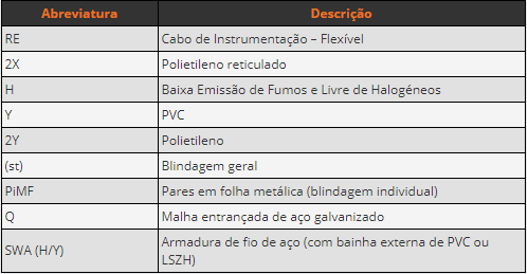

Os cabos EN 50288-7 são denominados em função da sua construção – muito fácil quando se conhecem as abreviaturas! Eis aqui algumas das mais comuns...

Assim, temos um cabo RE-2X(st)H PiMF que, se se tratar de um cabo armado com isolamento de PE e bainha externa e interna em PVC, passará a designar-se RE-2Y(st)Y SWAY.

Os próprios cabos

Disponíveis em par único ou pares múltiplos, variações triplas ou quádruplas, com condutores de cobre maciços ou entrançados, os cabos conformes com a norma EN 50288-7 oferecem múltiplas escolhas em matéria de:

• Dimensões de condutor (área de secção transversal) - de 0,5 mm² a 2,5 mm² como norma (não existe opção para 0,75mm² na BS5308 Parte 1 Tipo 2)

• Opções para condutores maciços de Classe 1, entrançados de Classe 2 e flexíveis entrançados de Classe 5 (BS5308 estabelece restrições)

• Gamas de temperaturas operacionais – 70 ^oC a 105 ^oC dependendo dos materiais utilizados na construção.

• Gamas de tensões nominais máximas - cabos de 300V como standard, mas também de 90V e de 500V

• Variedades de propriedades de isolamento e de componentes de construção, oferecendo mais possibilidades de seleção para aplicações específicas

Vantagens associadas ao cumprimento da norma EN 50288-7

Os cabos conformes com a norma EN 50288-7 são personalizados para responder às necessidades do ambiente de instalação. Entrançados, armaduras, elementos corta-fogo e bases resistentes a químicos, todos eles podem ser acrescentados à construção. Também não existem restrições relativamente aos materiais usados na construção – por exemplo, ao abrigo da norma BS5308 Parte 1 Tipo 2, a bainha interna de um cabo armado teria de ser de PE (Polietileno). Ao invés, a normativa Europeia permite escolher o material a partir de uma determinada lista. O cabo poderá até acabar por ser um cabo sob medida.

Os cabos conformes com a norma EN 50288-7 são geralmente um pouco mais pequenos do que os cabos abrangidos pela norma BS5308. Isso deve-se ao facto de possuírem um isolamento nominal e uma bainha externa mais finos. Obtém-se assim um cabo mais leve em comparação com a gama BS5308 (apesar de este ser um fator negligenciável com o aumento do número de pares).

Tanto as blindagens coletivas como as individuais (PiMF) são ligeiramente mais grossas nos cabos abrangidos pela norma EN 50288-7, oferecendo uma melhor proteção EMC.

Portanto, porquê ter como referência a norma EN 50288-7? Simplesmente porque se trata da norma Europeia harmonizada para cabos de instrumentação - porque não fazê-lo?

Para obter apoio técnico relativamente às especificações, contacte technical@elandcables.com ou ligue para +44 (0)20 7241 8500.
