Medição das Propriedades de Tração e Alongamento para Materiais de Isolamento de Cabos

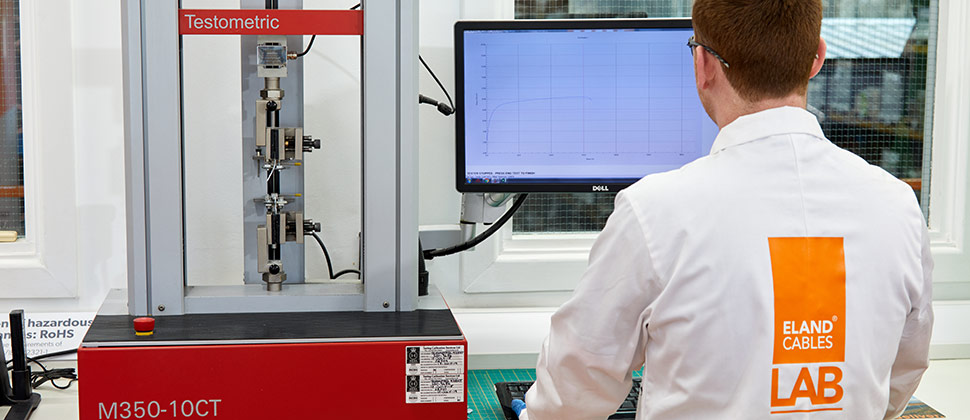

O teste de cabos para apurar as medições das propriedades de tração e alongamento é usado para determinar as propriedades mecânicas de isolamento e os componentes da bainha.

A norma BS EN 60811-501 determina os métodos de teste dos cabos aplicados a materiais da bainha e de isolamento reticulado e termoendurecível.

A resistência à tração de um material é a quantidade de força necessária para puxar esse material até ao ponto de rutura. O alongamento é a medida de comprimento que esse material pode ser esticado antes de romper.

Para efetuar uma comparação adequada entre as propriedades de diferentes materiais, é necessário usar métodos de preparação de amostras de cabo padrão. As amostras de cabo para a realização de testes de tração e alongamento são preparadas mediante a remoção dos condutores e de quaisquer cintas com o tamanho e a forma do cabo, determinando se a peça de teste é uma amostra tubular ou cortada numa forma de haltere suave. O material da amostra pode, então, ser condicionado durante três horas antes da realização do teste a uma temperatura de 23 °C +/- 5 °C.

A amostra de cabo para fins de teste é assinalada ao centro, com duas marcas a uma distância de 20 mm para cabos maiores e 10 mm para cabos mais pequenos. As áreas para a secção transversal do cabo são calculadas para as peças de amostra, de tal modo que a força necessária para puxar a amostra até ao ponto de rutura possa ser expressa em termos de força x área da secção transversal (N/mm2). A distância entre as marcas no cabo visam determinar o grau de tensão ou alongamento até ao ponto de rutura, expresso sob a forma de percentagem (%).

O teste da resistência de tração e do alongamento dos cabos é realizado nos materiais, conforme produzidos, mas um teste subsequente após o envelhecimento acelerado é também necessário para estes tipos de materiais. Os resultados registados após o envelhecimento permitem avaliar a forma como o envelhecimento afeta as propriedades mecânicas dos materiais.

Os materiais usados para o isolamento e a bainha de cabos elétricos possuem requisitos predefinidos em termos de alongamento e resistência à tração mínimos, e qualquer variação após o envelhecimento, tudo detalhado nas respetivas normas de material.
