Teste de Flexão do Cordão

O objetivo deste teste é confirmar a robustez de um cordão de alimentação no ponto de entrada num aparelho elétrico. O ponto de entrada do cabo é, frequentemente, propenso a falhas, na medida em que o cabo dobra e flete excessivamente contra as esquinas duras do aparelho. (Atenção: o teste de flexão do cordão não é um requisito para aparelhos com cabo de alimentação retrátil.)

O teste e o aparelho utilizado são concebidos para cumprir as seguintes normas: IEC 60227-2 cláusula 5.6.3.2, IEC 60227-2 cláusula 3.2 e IEC 60335-1 cláusula 25.14.

O teste de flexão do cordão consiste numa amostra de cordão de comprimento apropriado, fixada no aparelho e, depois, carregada com um peso de 0,5 kg de massa. Uma corrente de aprox. 0,1 A deve atravessar os condutores do cabo.

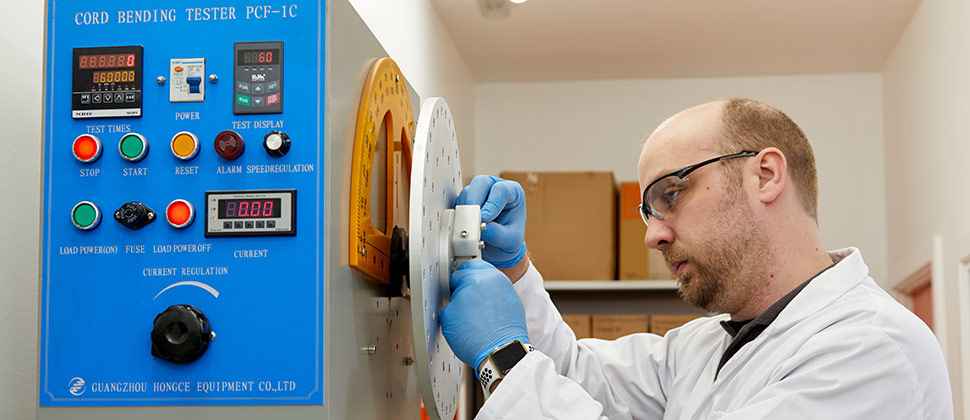

Cord Bend Testing

A amostra dobra-se, então, para trás e para a frente, perpendicularmente ao plano dos eixos dos condutores, e as posições extremas formam um ângulo de 90° de ambos os lados da vertical. A flexão é um movimento de 180° e a velocidade de flexão é de 60 por minuto durante 60 000 ciclos, 120 000 cursos individuais.

Não deve haver interrupção da corrente durante este período de tempo com o aparelho a indicar automaticamente qualquer falha.

Depois do teste, o cabo é submetido a um teste de resistência a uma tensão adicional de 1,5 kV, de acordo com a norma IEC 60227-2 cláusulas 2.2, aplicada entre os condutores e a água na qual o cabo é imerso.

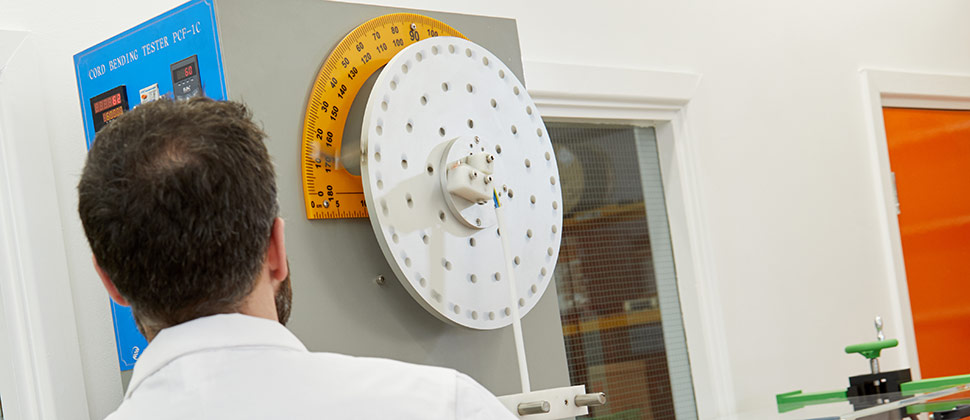

Cord Bend Cable Testing
